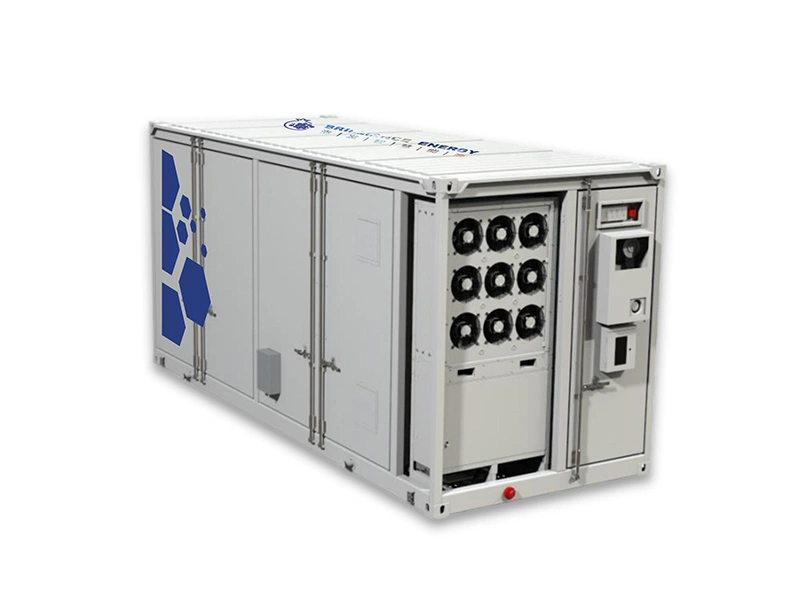

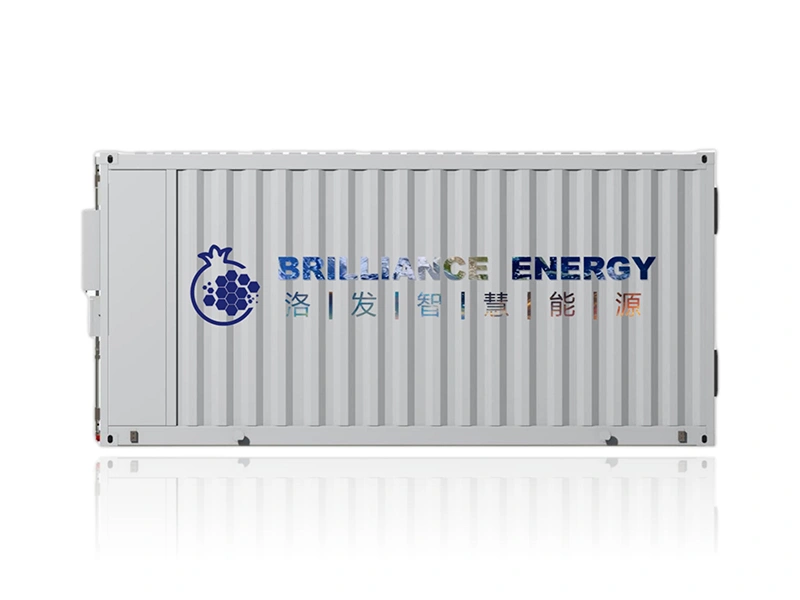

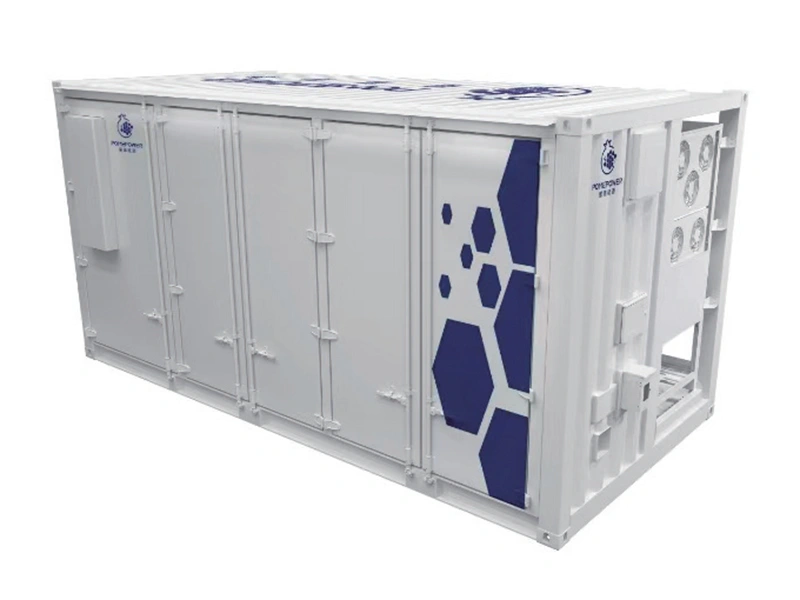

Sistema BESS en contenedor 2,5 MW / 5,016 MWh
Almacenamiento de alta potencia para proyectos de gran escala
El sistema BESS en contenedor de 2,5 MW / 5,016 MWh con refrigeración líquida está diseñado para grandes parques industriales, centros de datos, instalaciones de generación renovable y otros proyectos con una demanda energética elevada y continua. Cada unidad proporciona 5,016 MWh de capacidad energética y una potencia nominal de 2,5 MW, equivalente a aproximadamente 2 horas de descarga a plena potencia. Su alta densidad energética permite concentrar una elevada capacidad de almacenamiento en un espacio reducido para aplicaciones de desplazamiento de carga, reducción de picos de demanda, integración de energías renovables y servicios de soporte a la red.
-
Diseño contenerizado preintegrado
- El sistema integra BMS, EMS, refrigeración líquida y protección contra incendios en una configuración contenerizada diseñada para facilitar el transporte, la instalación y la integración del proyecto.
- La mayor parte del ensamblaje y las verificaciones se realizan antes de la entrega, reduciendo los trabajos necesarios en obra y permitiendo completar la puesta en marcha en aproximadamente 7 días, según las condiciones del proyecto.
-
Capacidad ampliable para proyectos de gran escala
- Varias unidades BESS pueden operar en paralelo para adaptarse a proyectos con mayores requisitos de potencia y capacidad.
- La arquitectura modular permite ampliar la capacidad instalada por encima de 10 MWh mediante la incorporación de contenedores adicionales.
-
Baterías LFP de larga vida útil
- Las celdas de fosfato de hierro y litio (LFP, LiFePO₄) ofrecen una vida útil ≥8000 ciclos bajo condiciones de 90 % DoD, 25 °C y 70 % de capacidad restante al final de la vida útil.

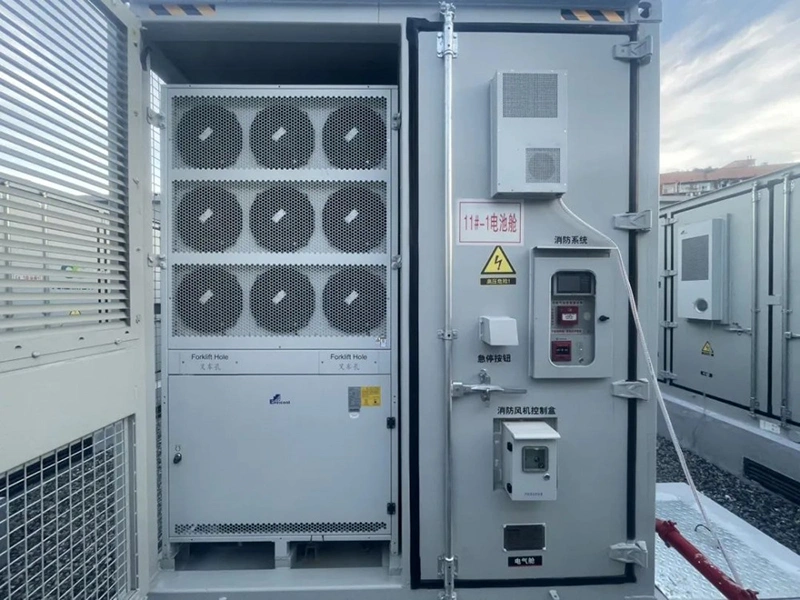

- La refrigeración líquida ayuda a mantener condiciones térmicas uniformes durante los ciclos continuos de carga y descarga, contribuyendo a preservar el rendimiento de las baterías a largo plazo.
-
Protección contra incendios multinivel
El sistema combina gestión térmica, extinción automática mediante aerosol e interbloqueo con el sistema HVAC. Según la configuración del proyecto, también puede incorporar sistemas opcionales de extinción mediante agua y CO2.
-
Alta eficiencia y gestión flexible de la energía
- El sistema alcanza una eficiencia de ciclo completo (RTE) ≥95 % y admite control en cuatro cuadrantes para gestionar de forma flexible los flujos de potencia activa y reactiva.
- La gestión inteligente permite coordinar el almacenamiento con generación fotovoltaica, energía eólica y grupos electrógenos diésel según las necesidades del proyecto.
-
Servicios de red y nuevas oportunidades de operación
- El sistema puede participar en aplicaciones como regulación primaria de frecuencia, respuesta a la demanda y servicios de reserva, según los requisitos técnicos y regulatorios del mercado eléctrico.
- El diseño y las baterías cumplen los requisitos aplicables de IEC 62619 para aplicaciones de almacenamiento de energía.
-
Monitorización remota y mantenimiento predictivo
- Las funciones de monitorización permiten supervisar el estado de las baterías, identificar tendencias operativas y generar alertas para facilitar el mantenimiento preventivo y predictivo.
- El acceso mediante plataforma en la nube permite consultar de forma remota el estado del sistema y los datos operativos desde dispositivos móviles y PC.
| Modelo | XCLCC/5013 |
| Capacidad energética | 5,016 MWh |
| Tipo de batería | Fosfato de hierro y litio (LFP) |
| Capacidad nominal de las celdas | 314 Ah |
| Vida útil en ciclos | ≥ 8000 ciclos (90 % DoD, 25 °C, 70 % EOL) |
| Tensión CC nominal | 1331,2 V |
| Rango de tensión CC | 1164,8-1497,6 V |
| Corriente CC máxima | 1884 A |
| Tasa de carga/descarga | 0,5C |
| Modo de carga/descarga | Potencia constante (CP) |
| Eficiencia de ciclo completo (RTE) | ≥ 95 % |
| Gestión térmica | Refrigeración líquida |
| Sistema de extinción de incendios | Aerosol + interbloqueo HVAC (sistema de agua y CO2 opcional) |
| Interfaces de comunicación | PCS-CAN / Modbus / Ethernet |
| Protocolos de comunicación | PCS-CAN2.0 / Modbus RTU / IEC 61850 |
| Temperatura de funcionamiento | -30 °C a 55 °C |
| Humedad de funcionamiento | < 50 % HR (sin condensación) |
| Altitud máxima de funcionamiento | ≤ 4000 m |
| Nivel de ruido | ≤ 75 dB(A) a 1 m |
| Peso | Aprox. 45 000 kg |
| Dimensiones (ancho × largo × altura) | 2550 × 6300 × 2896 mm |
| Grado de protección IP | IP55 |
| Resistencia a la corrosión | C4 (C5 opcional) |
| Certificaciones y normas | IEC 62619 |
- Sistema de baterías:
El sistema utiliza baterías de fosfato de hierro y litio (LFP) con una capacidad energética total de 5,016 MWh para aplicaciones de almacenamiento de gran escala. Funciona con una tensión nominal de 1331,2 V CC, dentro de un rango de 1164,8-1497,6 V CC, y admite una corriente máxima de 1884 A con una tasa de carga y descarga de 0,5C. Bajo las condiciones especificadas, las baterías ofrecen una vida útil ≥8000 ciclos con 90 % DoD y 70 % de capacidad restante al final de la vida útil.
- Sistema de conversión de potencia (PCS):

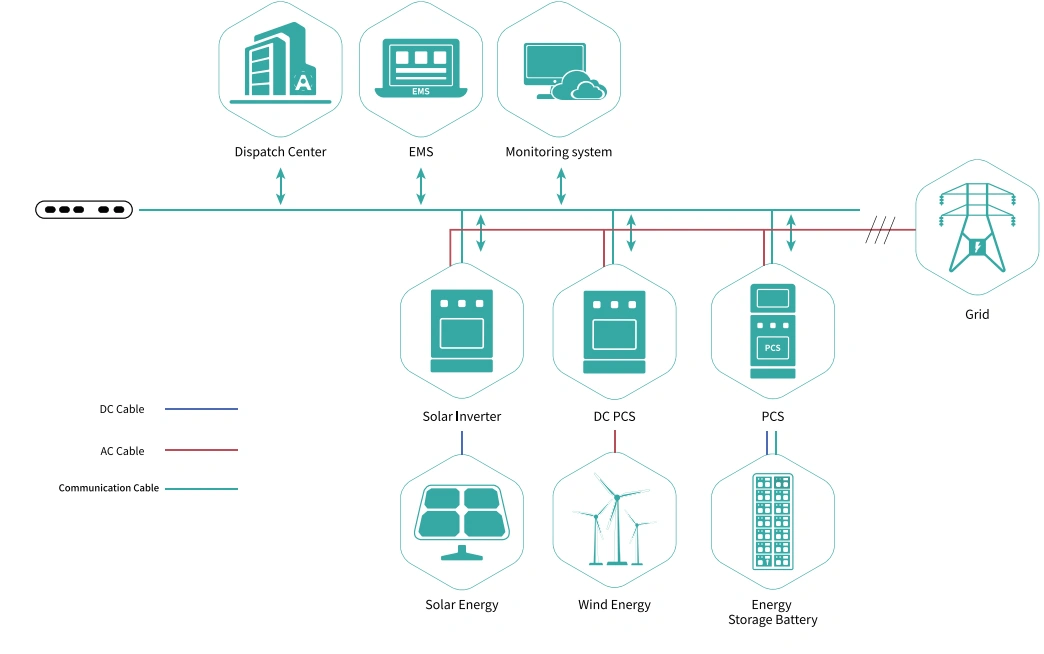

El sistema se configura con un PCS bidireccional de 2,5 MW para gestionar los procesos de carga y descarga. El control en cuatro cuadrantes permite gestionar de forma flexible la potencia activa y reactiva y coordinar el almacenamiento con generación fotovoltaica, energía eólica y grupos electrógenos diésel.
- Sistema de gestión térmica:
La refrigeración líquida ayuda a mantener una temperatura uniforme entre las celdas y reduce el estrés térmico durante operaciones continuas de carga y descarga. El sistema está diseñado para funcionar dentro de un rango de temperatura ambiente de -30 °C a 55 °C.
- Sistema de gestión inteligente:
El BMS y el EMS supervisan el estado de las baterías y coordinan el funcionamiento del sistema, mientras que las interfaces PCS-CAN, Modbus y Ethernet facilitan su integración con plataformas externas. La gestión mediante plataforma en la nube permite consultar de forma remota los datos operativos, el estado del sistema y las alarmas.

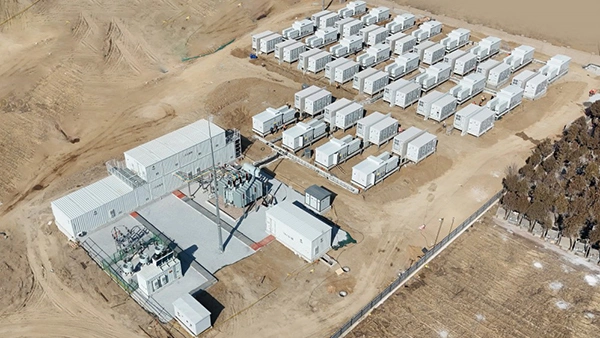

- Optimización de costos energéticos en grandes instalaciones
Adecuado para industrias siderúrgicas, químicas, centros de datos y otras instalaciones con un consumo energético elevado que buscan reducir picos de demanda, desplazar cargas y limitar el consumo durante los periodos tarifarios más costosos.

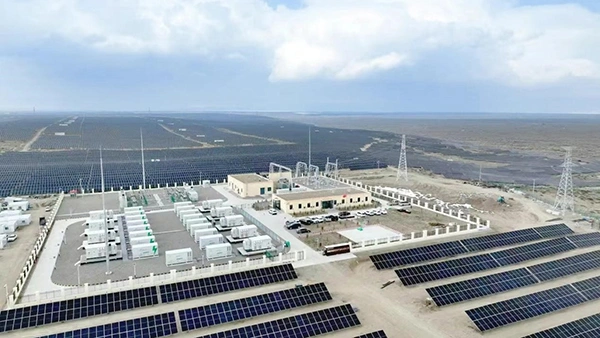

- Integración de energías renovables
En combinación con plantas fotovoltaicas y eólicas, el sistema permite almacenar excedentes de generación, suavizar las fluctuaciones de potencia y mejorar la integración de las energías renovables en la red.
- Microrredes para parques industriales y comerciales
El sistema puede utilizarse como unidad principal de almacenamiento en microrredes para respaldar la operación conectada a red o aislada y mejorar la continuidad del suministro durante interrupciones de la red eléctrica.
