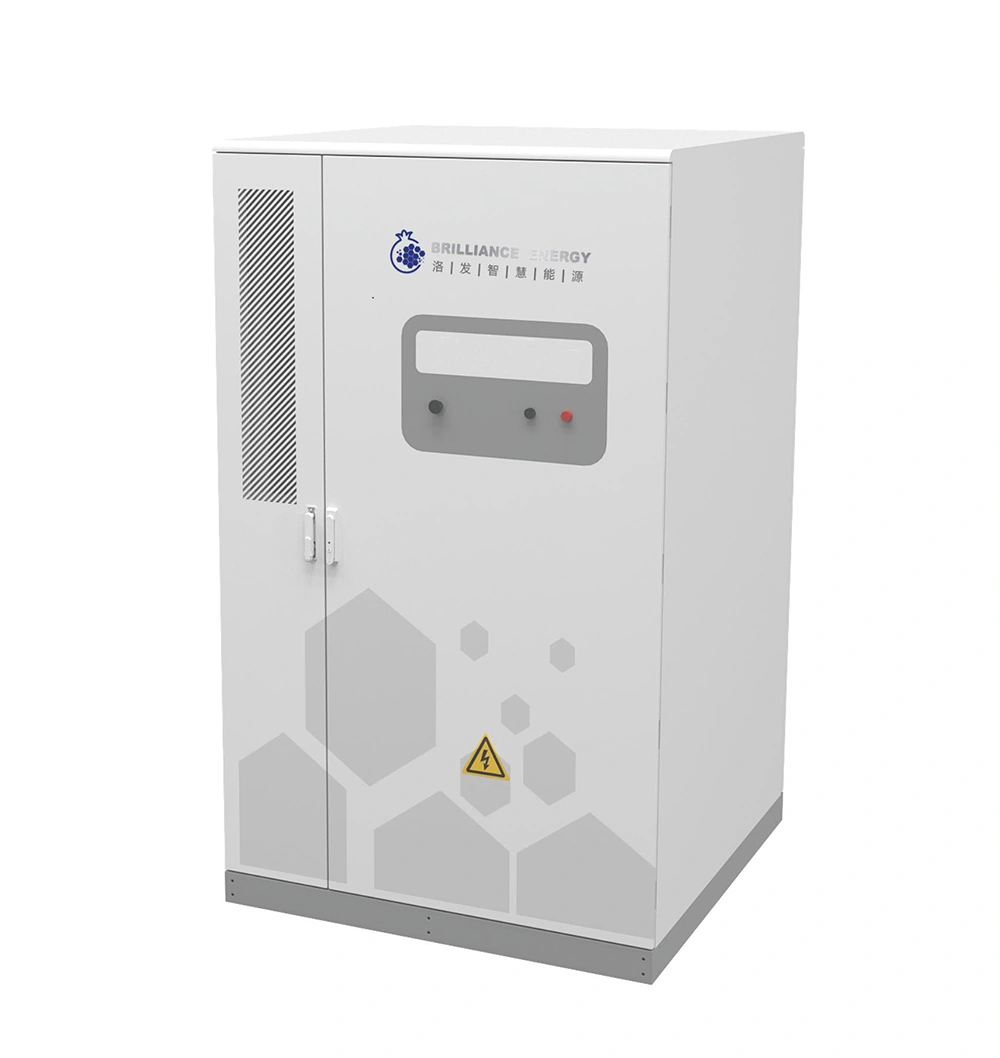

Sistema BESS en armario de 215 kW / 418 kWh

Sistema BESS en armario de 215 kW / 418 kWh (Sistema integrado)

Videos

Este sistema de almacenamiento de energía en baterías con refrigeración líquida está diseñado para instalaciones comerciales e industriales, como parques industriales, fábricas y centros de datos. Su arquitectura de acoplamiento en corriente continua integra la generación fotovoltaica, el almacenamiento en baterías y la red eléctrica, facilitando un flujo eficiente de energía entre la generación, el almacenamiento y el consumo. El armario BESS ofrece una potencia nominal de 215 kW y una capacidad energética de 418 kWh. Permite desplazar el consumo diario mediante el almacenamiento de los excedentes de energía solar y su utilización durante los periodos de máxima demanda, lo que contribuye a aumentar el autoconsumo y reducir los costos de electricidad.

Solicite una cotización

Características

Alta densidad energética en un diseño compacto y rentable

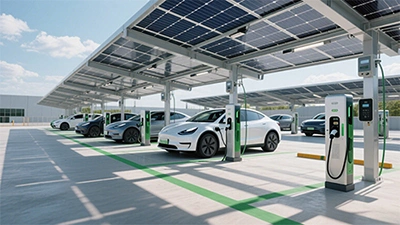

1. La configuración de 418 kWh permite realizar descargas a plena potencia durante cerca de 2 horas, por lo que resulta adecuada para fábricas pequeñas y medianas, edificios comerciales y estaciones de recarga de vehículos eléctricos.
2. La arquitectura de acoplamiento en corriente continua alcanza una eficiencia de ciclo completo (RTE) ≥94 %, lo que ayuda a reducir las pérdidas energéticas y mejorar el rendimiento económico del proyecto.
Diseño modular para facilitar la instalación
1. El armario BESS integra el BMS, el sistema de gestión térmica y la protección contra incendios en una sola unidad, lo que agiliza la instalación y permite completar la puesta en marcha en un plazo de hasta 3 días, según las condiciones del proyecto.
2. Es posible conectar varios armarios en paralelo para ampliar progresivamente la capacidad del sistema hasta 2 MWh, de acuerdo con los requisitos del proyecto.
Funcionamiento seguro con control inteligente
1. Las baterías de fosfato de hierro y litio ofrecen una vida útil superior a 6000 ciclos y han sido desarrolladas con un objetivo de diseño orientado a una garantía de 10 años.
2. El armario integra un sistema de gestión térmica vinculado a un sistema automático de extinción de incendios mediante aerosol y cuenta con certificación conforme a IEC 62619.
3. La plataforma de monitorización basada en inteligencia artificial permite supervisar el sistema de forma remota y en tiempo real, con una precisión de detección de fallos superior al 99 %.
Gestión inteligente de la energía
1. La integración con fuentes de energía solar, eólica y grupos electrógenos diésel permite coordinar el funcionamiento de microrredes y optimizar la distribución de la energía según las condiciones de demanda.
2. El control en cuatro cuadrantes permite gestionar la carga y descarga bidireccional, así como el control de potencia reactiva, garantizando una respuesta rápida ante las variaciones de carga.
Compatibilidad con aplicaciones de red y diferentes modelos de rentabilidad
1. El sistema BESS admite aplicaciones de respuesta a la demanda, regulación de frecuencia y capacidad de respaldo, generando nuevas oportunidades de rentabilidad para el proyecto.
2. El cumplimiento de las normas GB/T 36276 e IEC 62619 respalda la seguridad y fiabilidad de las baterías y del sistema de almacenamiento.
Mantenimiento simplificado mediante gestión en la nube
1. El sistema puede gestionarse de forma remota mediante una aplicación móvil y una plataforma para PC, con acceso en tiempo real a los datos operativos, las estadísticas energéticas y los informes de rendimiento.
2. Las funciones de mantenimiento predictivo ayudan a reducir los costos de operación y mantenimiento en más de un 30 %.

Especificaciones

Modelo	DC-215/418
Potencia nominal	215 kW
Capacidad energética	418 kWh
Tipo de batería	Fosfato de hierro y litio (LFP)
Vida útil en ciclos	≥ 6000 ciclos (80 % de capacidad al final de la vida útil)
Tensión CC máxima	1500 V
Eficiencia de ciclo completo (RTE)	≥ 94 %
Grado de protección IP del armario de baterías	IP54 (hasta IP67 bajo pedido)
Resistencia sísmica	Eurocódigo 8 (EN 1998-1-1:2024)
Temperatura de funcionamiento	-25 °C a 50 °C
Dimensiones (ancho × profundidad × altura)	2400 × 1200 × 2200 mm (personalizables)
Peso	Aprox. 7500 kg
Certificaciones	IEC 62619, GB/T 36276

Componentes

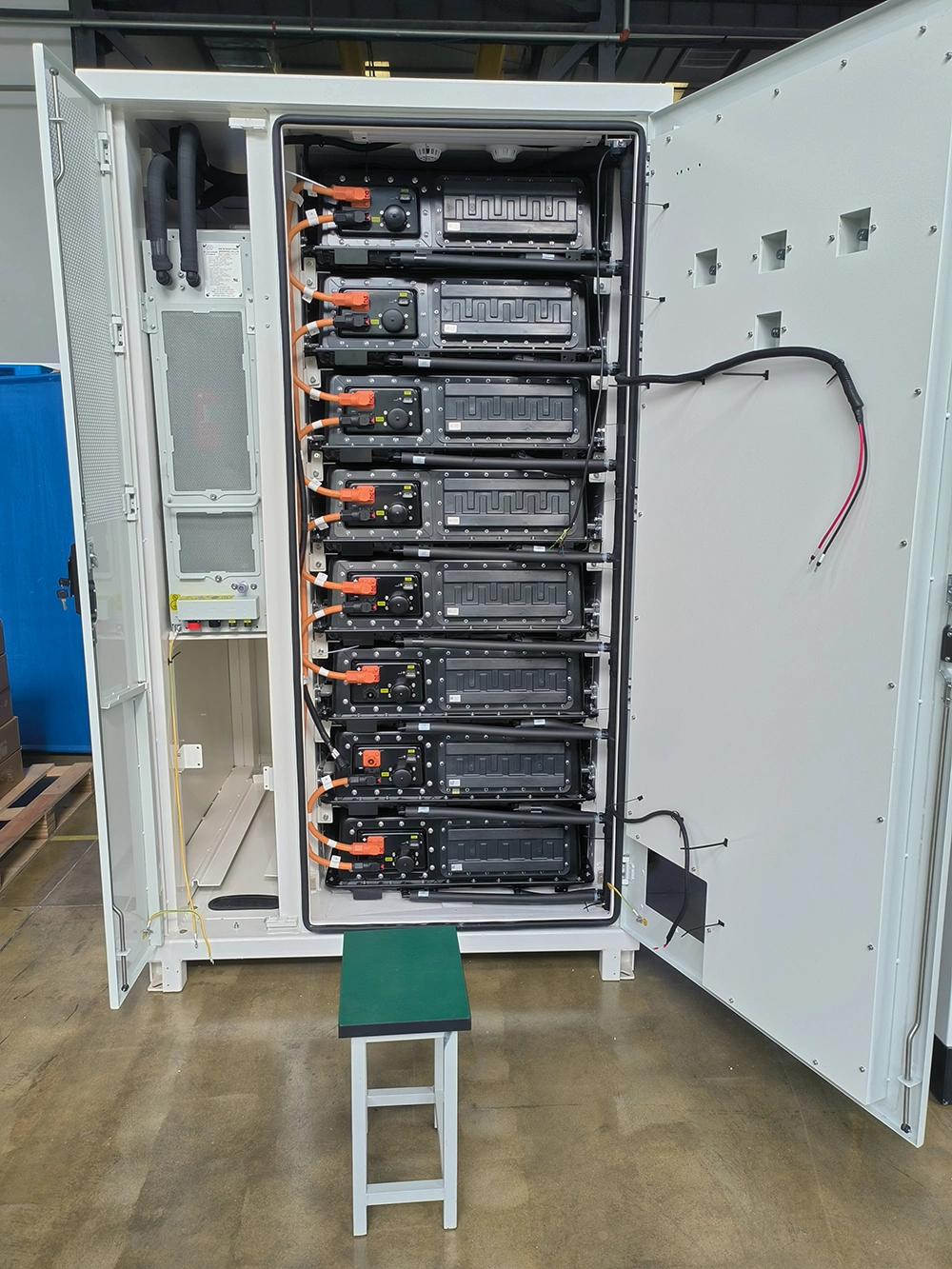

Sistema de almacenamiento en baterías:
Las celdas de fosfato de hierro y litio (LFP) constituyen el núcleo del sistema BESS y proporcionan una capacidad total de 418 kWh, con hasta 2 horas de descarga a plena potencia. Las celdas se organizan en una configuración 1P416S, diseñada para funcionar con una tensión CC de hasta 1500 V y alcanzar una eficiencia de ciclo completo ≥94 %.
Sistema de conversión de potencia (PCS):
El inversor bidireccional integrado de 215 kW gestiona el funcionamiento conectado a la red y en modo aislado. El control en cuatro cuadrantes permite alternar rápidamente entre carga y descarga, gestionar la potencia reactiva y mejorar la respuesta ante las variaciones de carga.
Sistema de gestión térmica:
El armario BESS utiliza unidades de refrigeración líquida Envicool para mantener una temperatura de funcionamiento uniforme entre las celdas. El circuito multinivel de refrigeración líquida mejora el control térmico, facilita las tareas de mantenimiento y ayuda a reducir el riesgo de fugas.
Monitorización de seguridad y control remoto:
Los sistemas ESBMM, ESBCM y ESMU proporcionan un control jerárquico desde el nivel de celda hasta el armario BESS completo, manteniendo un funcionamiento equilibrado y uniforme en todo el sistema de baterías. El BMS y el EMS integrados admiten comunicación Modbus RTU/TCP y acceso remoto mediante una plataforma en la nube para la monitorización y gestión de datos en tiempo real.

Detalles

Caja de alta tensión
Unidad de refrigeración líquida
Unidad de alarma para detección de humo y calor

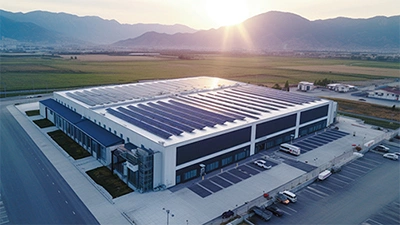

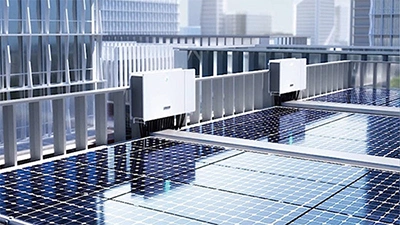

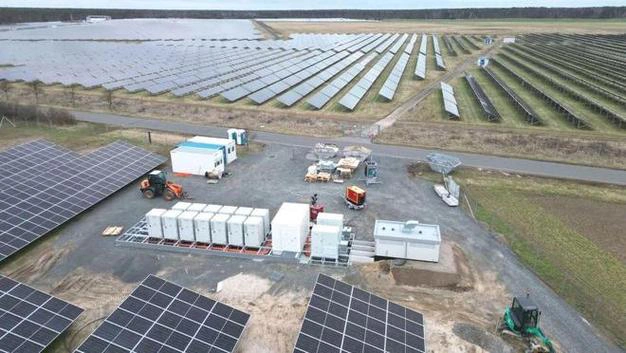

Aplicaciones
