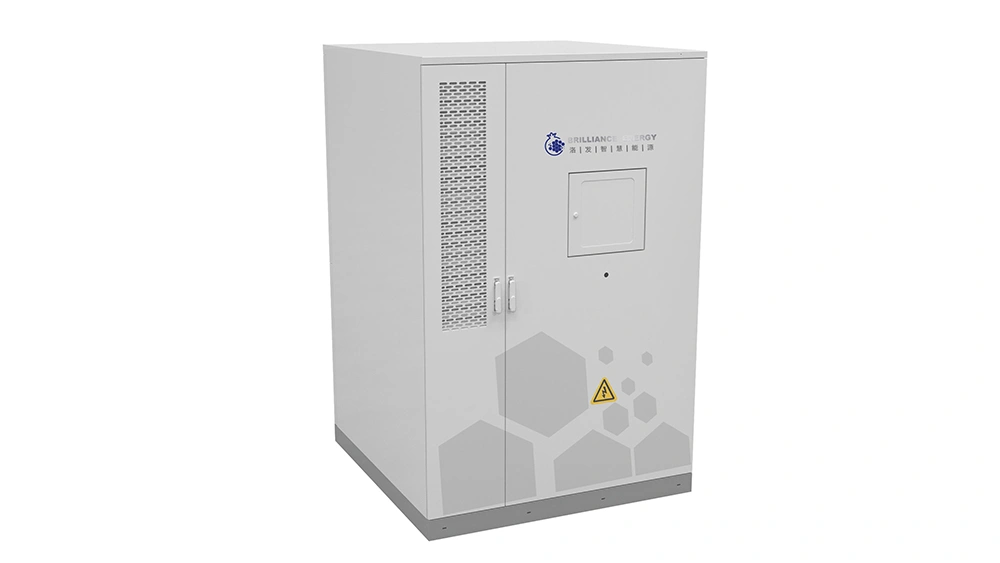

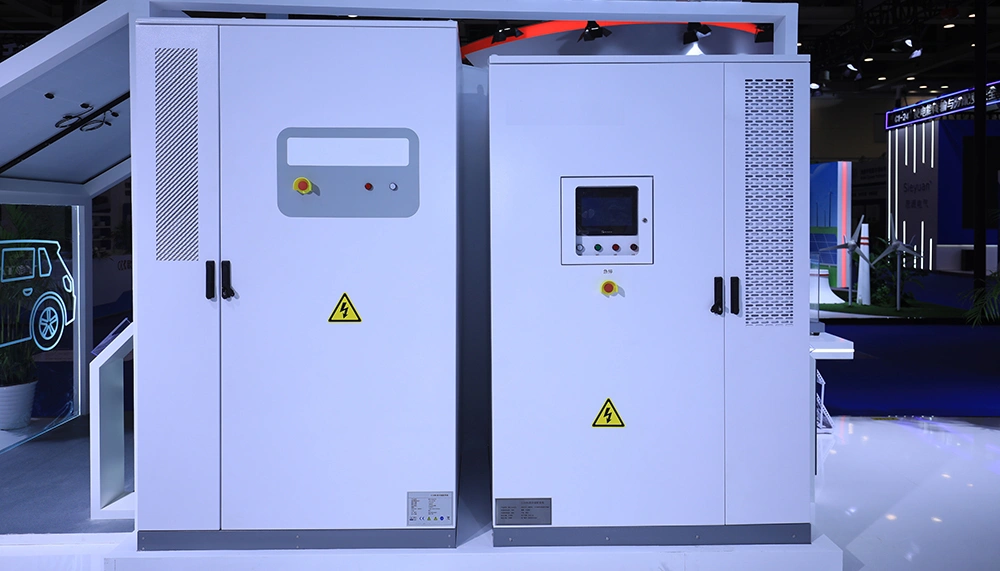

Sistema BESS en armario 105 kW / 215 kWh
Sistema integrado de almacenamiento de energía con refrigeración líquida, PCS y control inteligente de temperatura
El sistema BESS en armario de 105 kW / 215 kWh combina baterías de fosfato de hierro y litio (LFP, LiFePO4) de alta densidad energética con refrigeración líquida. Integra el sistema de conversión de potencia (PCS), la gestión de energía, el control térmico y los sistemas de protección en una sola unidad, proporcionando una solución compacta y eficiente para instalaciones comerciales e industriales.
El PCS bidireccional de 105 kW gestiona el flujo de energía durante los procesos de carga y descarga, mientras que el sistema ofrece una capacidad energética de 215 kWh. Admite estrategias como reducción de picos de demanda, gestión de la demanda contratada, aumento del autoconsumo fotovoltaico y suministro eléctrico de respaldo. La refrigeración líquida mantiene una distribución térmica uniforme entre las celdas, lo que favorece su consistencia, contribuye a prolongar la vida útil y permite mantener un funcionamiento estable bajo condiciones de carga exigentes.
-
Diseño integrado y compacto
- Las baterías, el sistema de conversión de potencia (PCS), la gestión térmica y el sistema de protección contra incendios se integran en un único armario para instalación exterior, reduciendo el cableado y las necesidades de infraestructura adicional.
- Su estructura compacta optimiza el espacio de instalación y facilita la implementación en emplazamientos con superficie disponible limitada.
-
Refrigeración líquida para un funcionamiento térmico estable
- La refrigeración líquida mantiene una diferencia de temperatura entre las celdas ≤3 °C, contribuyendo a mejorar la uniformidad térmica y la fiabilidad del sistema a largo plazo.
- El sistema admite carga entre 0 °C y 55 °C y descarga entre -20 °C y 55 °C, permitiendo su funcionamiento en diferentes condiciones climáticas.
-
Arquitectura modular y ampliable
- La arquitectura modular permite conectar varias unidades de almacenamiento para ampliar progresivamente la capacidad hasta configuraciones del orden de MWh según los requisitos del proyecto.
- El diseño integrado simplifica la instalación y puesta en marcha en obra, reduciendo los trabajos necesarios en el emplazamiento.
-
Conversión y gestión eficiente de la energía
- El sistema alcanza una eficiencia de ciclo completo (RTE) ≥88 % y admite control en cuatro cuadrantes para gestionar el flujo bidireccional de potencia activa y el control de potencia reactiva.
- El PCS integrado permite coordinar el almacenamiento con sistemas fotovoltaicos, grupos electrógenos diésel y otras fuentes de energía en aplicaciones híbridas.
-
Protección de seguridad multinivel
- Las baterías LFP ofrecen una vida útil de 6000 ciclos bajo condiciones de 90 % DoD y 25 °C, considerando un 70 % de capacidad restante al final de la vida útil.
- El sistema incorpora extinción automática de incendios mediante aerosol, grado de protección IP65 en el compartimento de baterías e IP54 en el compartimento eléctrico, además del cumplimiento de IEC 62619, CE y UN38.3.
-
Monitorización remota y gestión inteligente
- Las interfaces RS-485 y RJ-45, junto con los protocolos Modbus RTU, Modbus TCP y CAN, permiten integrar el sistema con plataformas externas de gestión energética.
- La monitorización mediante dispositivos móviles y PC permite consultar en tiempo real el estado operativo, los datos de las baterías y las alarmas del sistema, facilitando las tareas de operación y mantenimiento.
| Modelo | XC-CWC/215/AC |
| Potencia nominal | 105 kW |
| Capacidad energética | 215 kWh |
| Tipo de batería | Fosfato de hierro y litio (LFP) |
| Vida útil en ciclos | 6000 ciclos (90 % DoD, 25 °C, 70 % EOL) |
| Tensión CA nominal | 400 V |
| Frecuencia de red | 50 / 60 Hz |
| Eficiencia de ciclo completo (RTE) | ≥ 88 % |
| Gestión térmica | Refrigeración líquida (compartimento de baterías) / Refrigeración por aire forzado (compartimento eléctrico) |
| Sistema de extinción de incendios | Sistema automático de extinción mediante aerosol |
| Interfaces de comunicación | RS-485 / RJ-45 |
| Protocolos de comunicación | Modbus RTU, Modbus TCP, CAN |
| Temperatura de funcionamiento | Carga: 0 °C a 55 °C / Descarga: -20 °C a 55 °C |
| Grado de protección IP | IP65 (compartimento de baterías) / IP54 (compartimento eléctrico) |
| Resistencia a la corrosión | C3 |
| Dimensiones (ancho × profundidad × altura) | Aprox. 1400 × 1500 × 2200 mm (sin incluir HVAC ni cubierta superior) |
| Peso | ≤ 3000 kg |
| Certificaciones y normas | IEC 62619, CE, UN38.3 |

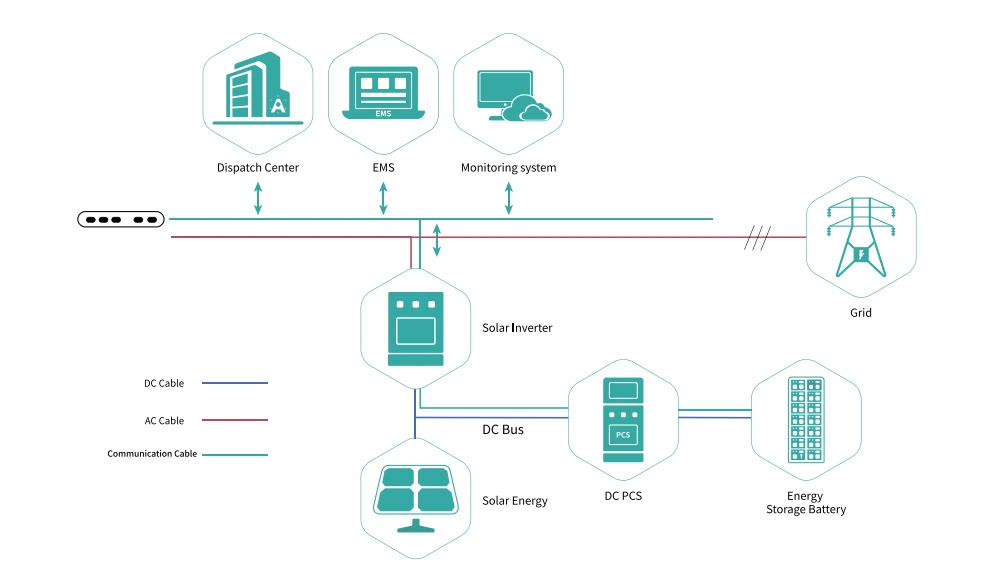

- Sistema de almacenamiento en baterías:
Las baterías de fosfato de hierro y litio (LFP) proporcionan una capacidad energética de 215 kWh y una vida útil de 6000 ciclos bajo condiciones de 90 % DoD y 25 °C. El sistema admite carga entre 0 °C y 55 °C y descarga entre -20 °C y 55 °C para mantener un funcionamiento estable en diferentes condiciones ambientales.
- Sistema de conversión de potencia (PCS):
El PCS bidireccional de 105 kW gestiona el intercambio de energía entre corriente alterna y corriente continua. El sistema alcanza una eficiencia de ciclo completo ≥88 % y admite control en cuatro cuadrantes, así como la coordinación con sistemas fotovoltaicos y grupos electrógenos diésel en aplicaciones conectadas a red o de funcionamiento aislado.
- Sistema de gestión térmica:
La refrigeración líquida del compartimento de baterías, combinada con refrigeración por aire forzado en el compartimento eléctrico, mantiene condiciones térmicas estables y una diferencia de temperatura entre las celdas ≤3 °C, favoreciendo la uniformidad y la estabilidad del sistema.
- Monitorización de seguridad y control remoto:
El BMS y el EMS supervisan el estado de las baterías, coordinan los flujos de energía y gestionan el funcionamiento del sistema. Las interfaces RS-485 y RJ-45 y los protocolos Modbus RTU, Modbus TCP y CAN permiten la integración con plataformas externas y la monitorización remota del estado operativo, los datos energéticos y las alarmas.
- Gestión energética en instalaciones comerciales e industriales
Permite reducir los costos de electricidad mediante estrategias de reducción de picos de demanda y desplazamiento del consumo hacia periodos de menor costo energético.
- Integración fotovoltaica y almacenamiento
Permite almacenar los excedentes de generación fotovoltaica, aumentar el autoconsumo y reducir las fluctuaciones de potencia en instalaciones de generación distribuida.
- Soporte para estaciones de recarga de vehículos eléctricos
Permite amortiguar los picos de potencia asociados a la recarga rápida y reducir el impacto de las estaciones de recarga sobre la red eléctrica.
- Microrredes y suministro eléctrico de respaldo
Permite mantener el suministro de cargas críticas y respaldar el funcionamiento independiente de microrredes durante interrupciones o condiciones de inestabilidad de la red.
